BWR-O4C系列
来源：华欣仪表发布时间：2012-03-24

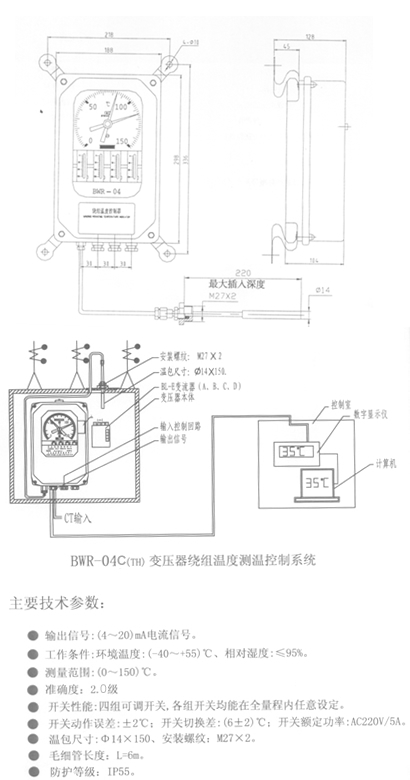

安装尺寸
基本参数
BWR-O4变压器用绕组温控器(简称绕组温控器)是专为油浸式电力变压器设计的, 采用热模拟方法间接测量变压器绕组温度的专用仪表。
绕组温控器TR（TR=TY+K1TΔ）是在变压器顶层油温TY 的基础上叠加一个附加温升K1TΔ而获得变压器平均温度.其中TΔ是热模拟装置提供的附加温升,K1为与冷却结构有关的系数.绕组对油的温升.TΔ决定于变压器绕组电流.当变压器工作时,电流经变压器电流互感器经仪表的变流器调整后,到绕组温控器弹性元件内的电热元件产生热量使弹性元件位移,从而产生的比油温高一个温度的平均指示值.
1、BWR-04 绕组温控器,主要技术指标:
工作环境温度： -40 ~ 55℃
温度测量范围： 0 ~ 150℃
控制性能：
a、设定范围： 四路开关，全量程可调
b、开 关 差： 4 ~ 8℃
c、额定功率： AC220V/5A
防护等级：IP5
2、变流器技术指标
防护等级：IP55
规格：
a、BL-A型 ：电流5 ~ 3A
b、BL-B型 ： 电流3 ~ 2A
c、BL-C型 ： 电流2 ~ 1A
d、BL-D型 ： 电流1 ~ 0.61A
3、 可选配数字显示仪表主要规格：
a、XMZ 型
b、XMZ-3型
c、XMT-3型
